AIにDXFを直接書かせて「立体図づくり」を一瞬で終わらせる！

  • 2026.03.17
  • 現場が語るブログ

こんにちは、企画営業グループの江辺です。

3月になってもまだ寒い日が続いています。本稿掲載のタイミングでは、
春らしい陽気になっていることを期待しております。

早速ですが今回のテーマは

AIにDXFを直接書かせて「立体図づくり」を一瞬で終わらせる！

大型のステンレス製品を出荷する現場では、製品寸法がその都度変わる特注品も多く、
図面担当でなくても「わかりやすい立体図」が欲しくなる場面が頻繁にあります。

  • 物流会社へ見積依頼するとき（梱包後の外形、パレット積み状態の共有）
  • 社内の出荷手配・積み込み検討
  • エンドユーザー側での事前の搬入経路確認（扉幅、廊下、エレベーター等）
  • 口頭や2D寸法表だけでは誤解が出やすい、でも3D CADで毎回作るのは手間

そこで便利なのが、AIにDXFデータを“直接”生成させる方法です。
JW-CADで開けるDXF（R12）をAIに出力させれば、寸法を入れ替えるだけで立体図を素早く作成できます。
もしくはAIでDXFビューワ―を作成してもらう方法もあります。

(※注意点あくまでAIに作成させているのでそれっぽい見た目だけで、
正確な図ではない可能性が高い点に注意が必要です。これからご紹介する
プロンプトを利用して何らかの損害がでても責任を負いかねます)



何が速いのか

一般的に「立体っぽい図」を作るには、3D CAD操作や等角図作図など、慣れていないと時間がかかります。
一方で、AIに「投影ルール」と「寸法」を渡してしまえば、

  • こちらは 寸法（W/D/H）を入れるだけ
  • AIが 投影→2D座標化→DXF化（LINEのみ） まで実行
  • 出力されたDXFを JW-CADで開いてそのまま使える

という流れにできます。

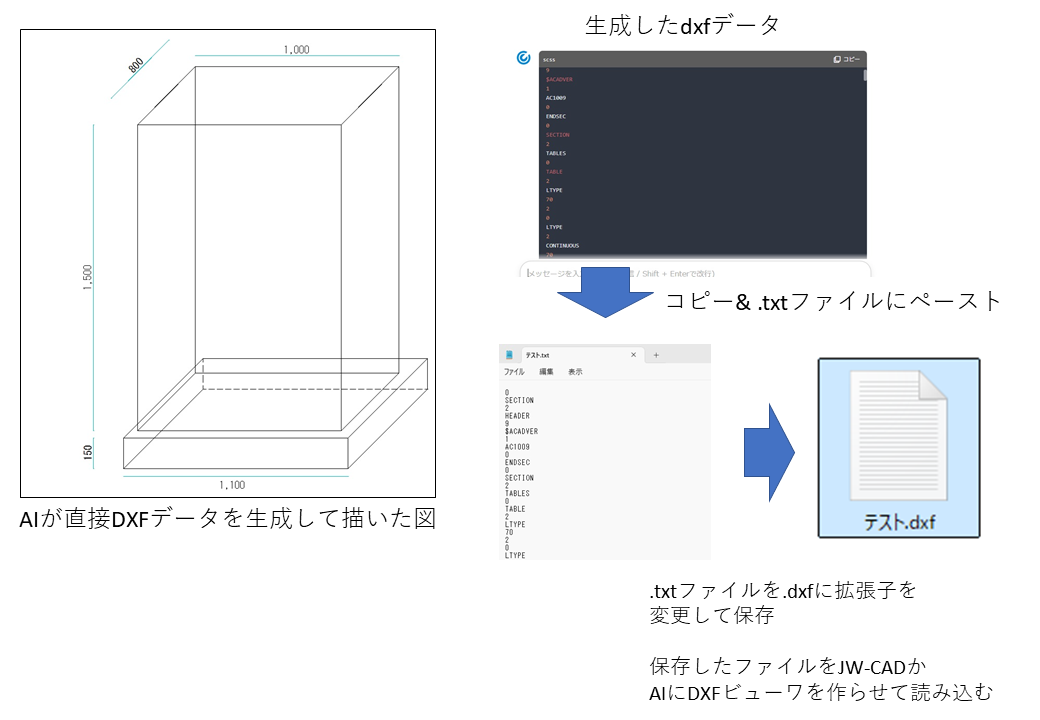

この記事で紹介するDXF生成プロンプト（コピペ用）

以下をAIに貼り付け、寸法だけ毎回変更して使います。
（例では「パレット上に載った直方体荷物」をキャビネット投影で描きます）

使い方

  1. 入力寸法の寸法を入れてAIに送る
  2. 返ってきたDXF本文を .dxf で保存
  3. JW-CADで開く

プロンプト本文

dxfデータ（DXF R12 / 2D / ENTITIESはLINEのみ）を作成して。JW-CADで正常表示できることを最優先。単位mm。

最重要（JW-CAD互換）

  • 全エンティティは2D：各LINEは 10,20,11,21のみを出力し、30,31は出力しない（Z=0固定）
  • POLYLINE/LWPOLYLINE/3DFACE等は禁止、LINEのみ
  • DXFは R12(AC1009)

対象

  • 「パレット上に載った直方体荷物」1個
  • 3D形状を作り、キャビネット投影で2D座標に変換した線分をDXFに出す（3Dのまま出さない）

投影条件（固定）

  • キャビネット投影（oblique cabinet）
  • 前面：正投影で真形（水平・垂直の長方形）
  • 奥行き方向：右上45°
  • 奥行き縮尺：1/2
  • 透視図禁止
  • 可視線：CONTINUOUS
  • 隠れ線：HIDDEN

2D投影変換（固定：この式で全頂点を変換）
3D点(x,y,z)を2D点(X’,Y’)へ：

  • X’ = x + 0.3535533906 y
  • Y’ = z + 0.3535533906 y
    DXFには (X’,Y’) だけを使う

座標・配置（固定）

  • 3D座標系：パレット前左下面=(0,0,0)、X=右、Y=奥、Z=上
  • パレット：直方体、Z=0~PALLET_H
  • 荷物：直方体、パレット上に中央載せ（荷物底面Z=PALLET_H）
  • 荷物左下手前角：
    • x0=(PALLET_W−LOAD_W)/2
    • y0=(PALLET_D−LOAD_D)/2
    • z0=PALLET_H

レイヤー（固定：可視線を分離）

  • PALLET_VISIBLE：パレット可視線（線種CONTINUOUS）
  • LOAD_VISIBLE：荷物可視線（線種CONTINUOUS）
  • HIDDEN：隠れ線（線種HIDDEN）
  • DXFのTABLESに LTYPE( CONTINUOUS, HIDDEN ) と LAYER( PALLET_VISIBLE, LOAD_VISIBLE, HIDDEN ) を必ず定義
  • 各LINEに 8=レイヤー名、6=線種名 を必ず指定

入力寸法（ここだけ変更）

  • パレット：W=1100, D=1100, H=150
  • 荷物：W=1000, D=800, H=1500

作図ルール

  • パレットと荷物の全12稜線を候補として作成し、投影後にLINE化
  • 「どれが可視/隠れ」か判定してレイヤーへ振り分け
    • 可視→各オブジェクトの *_VISIBLE
    • 隠れ→HIDDEN
  • 同一点の重複線は可能な限り避ける

出力要件

  • DXF本文をそのまま貼り付けて出力（保存して開ける完成形）
  • 余計な説明文は不要（DXFのみ出力）

実運用のコツ

  • まずは「外形（梱包後）」を直方体として作るだけでも、見積・搬入確認には十分役立ちます
  • パレット寸法を固定化しておくと、製品寸法だけ差し替えて量産できます
  • 図の用途（見積用／搬入経路用）に合わせて、隠れ線の有無や注記を追加していくと運用しやすくなります
  • CADを扱える端末、CADの知識、作図の知識が必要でないことが大きいメリットです。

必要なら、「製品がパレットからはみ出すケース」「2段積み」「複数個積み」「台車」など
現場のパターンに合わせたプロンプトの拡張版も作れます。
